“PT100厂家高温热电阻高精度温度传感器 A级德国进口”参数说明
| 是否有现货： |
否 |
认证： |
IS09000 |
| 品牌： |
华辰康 |
输出信号： |
模拟型 |
| 测量方式： |
接触式 |
材料及电子元件特性： |
热电阻 |
| 型号： |
PT100热电阻 |
规格： |
规格定制 |
| 商标： |
华辰康 |
包装： |
包装定制 |
| 产量： |
5000 |
“PT100厂家高温热电阻高精度温度传感器 A级德国进口”详细介绍
产品描述

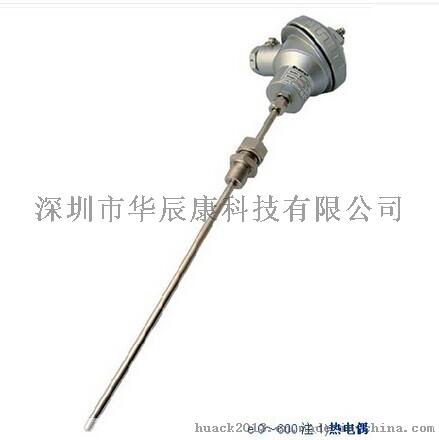

装配式热电阻主要以Pt100作为感温元件，进口薄膜铂电阻具有测量精度高、机械强度高，抗震性能好等特点。装配式热电阻可以测量-200～600℃范围内的气体、液体和蒸汽及固体表面或内部温度。
PT100厂家高温热电阻高精度温度传感器 A级德国进口
装配式热电阻??的详细介绍
?热电阻测温原理PT100厂家高温热电阻高精度温度传感器 A级德国进口
?热电阻是利用物质在温度变化时本身电阻也随着发生变化的特性来测量温度。热电阻受热部分（感温元件）是用细金属丝均匀地双绕在绝缘材料制成的骨架上，当被测介质中有温度梯度存在时，所测温度是感温元件所在范围内介质层中的平均度。
产品特点PT100厂家高温热电阻高精度温度传感器 A级德国进口
全国统一设计产品，接口尺寸通用，互换性好；采用装配式结构，零件分解性好，维修方便；更换易损件成本低；规格齐全，性能稳定可靠。
绝缘电阻PT100厂家高温热电阻高精度温度传感器 A级德国进口
装配铂热电阻的常温绝缘电阻应不小于100MΩ；装配铜热电阻的常温绝缘电阻应不小于50MΩ
常温绝缘电阻的试验电压为10～100V DC。PT100厂家高温热电阻高精度温度传感器 A级德国进口
自热影响:铂电阻允许通过的最大电流为5mA，由此产生的温升不大于0.3℃。
电阻的公称压力：一般是指在工作温度下保护管所能承受的静态外压而不破裂。热电阻最小插入深度：应不小于其保护套管外径的8－10倍（特殊情况除外）。
产品执行标准????PT100厂家高温热电阻高精度温度传感器 A级德国进口
IEC584???? IEC1515??????? GB/T???? JB/T
测温范围及准确度
| 热电阻类别 |
代?号 |
分度号 |
测温范围℃ |
允差偏差△t℃ |
备注说明 |
| 铂热电阻 |
WZP |
Pt100 |
-200～600 |
A级：±（0.15+0.002|t|）℃ |
代号后PT10PT100厂家高温热电阻高精度温度传感器 A级德国进口0厂家高温热电阻高精度温度传感器 A级德国进口缀数字2表示双芯（双支），如WZP2、WZC2。注：|t|为实测温度的绝对值 |
| 铂热电阻 |
WZP2 |
Pt100 |
-200～600 |
B级：±（0.30+0.005|t|）℃ |
| 铂热电阻 |
WZP |
Pt500 |
-200～600 |
A级：±（0.15+0.002|t|）℃ |
| 铂热电阻 |
WZP2 |
Pt500 |
-200～600 |
B级：±（0.30+0.005|t|）℃ |
| 铂热电阻 |
WZP |
Pt1000 |
-200～600 |
A级：±（0.15+0.002|t|）℃ |
| 铂热电阻 |
WZP2 |
Pt1000 |
-200～600 |
B级：±（0.30+0.005|t|）℃ |
| 铜热电阻 |
WZC |
Cu50 |
-50～150 |
±（0.30+0.006|t|）℃ |
保护管材料
| 钢?号 |
组成 |
常用温度 |
特性 |
| 321 |
1Cr18Ni9Ti |
-200～800℃ |
具有高温耐腐蚀性，一般作耐热钢使用（默认为此材质） |
| 304 |
00Cr18Ni10 |
-200～800℃ |
低碳含量PT100厂家高温热电阻高精度温度传感器 A级德国进口，具有良好耐晶间腐蚀性，通常作为一般耐热钢使用 |
| 304L |
0Cr18Ni9 |
-200～800℃ |
| 316 |
00Cr17Ni14Mo2 |
-200～750℃ |
低碳含量，具有良好耐晶间腐蚀性，作为耐腐蚀钢使用 超低碳含量，具有良好耐晶间腐蚀性，作为耐腐蚀钢使用 |
| 316L |
1Cr18Ni12Mo2Ti |
-200～750℃ |
| 钛 |
TB35 |
-200～250 |
在低温下耐腐蚀，尤其是耐海水腐蚀 |
| 其它 |
? |
? |
据实际测量环境可选择其它材料保护管，具体协商制定 ? |
| 固定螺纹型热电阻PT100厂家高温热电阻高精度温度传感器 A级德国进口 |
? |
| WZ/(9)PT100厂家高温热电阻高精度温度传感器 A级德国进口 |
? |
| 序号 |
内容 |
标记PT100厂家高温热电阻高精度温度传感器 A级德国进口 |
说明PT100厂家高温热电阻高精度温度传感器 A级德国进口 |
? |
| ? |
| (1) |
热电阻品种 |
P：热电阻，C：铜电阻 |
/PT100厂家高温热电阻高精度温度传感器 A级德国进口 |
? |
| (2) |
热电阻元件支数 |
1:单支式? 2:双支式 |
/PT100厂家高温热电阻高精度温度传感器 A级德国进口 |
? |
| (3) |
热电阻结构 |
269：固定螺纹插头式热电阻 |
/PT100厂家高温热电阻高精度温度传感器 A级德国进口 |
? |
| 270：固定螺纹插头式热电阻 |
? |
| 280：固定螺纹接线盒式热电阻 |
? |
| 267：表面式热电阻 |
? |
| 26S：流体测量热电阻 |
? |
| (4) |
铠装引线外径 |
按实际铠装引线外径标注，如￠6标注：06，￠3.2?标注:32 |
/ |
? |
| (5) |
铠装引线结构 |
WK：铠装一体式，WG：空管充粉式 |
空管充粉式（测量范围在-50～200℃，产品总长不大于500mm，不能弯曲） |
? |
| (6) |
产品总长 |
L（mm)PT100厂家高温热电阻高精度温度传感器 A级德国进口 |
产品总长按接线盒以下计算 |
? |
| (7) |
保护管材质 |
A：304、H：316、HL：316L、F：外包聚四氟乙烯、 |
其他材质参见附件三材质标记 |
? |
| (8) |
产品插深 |
l（mm)PT100厂家高温热电阻高精度温 |
|
